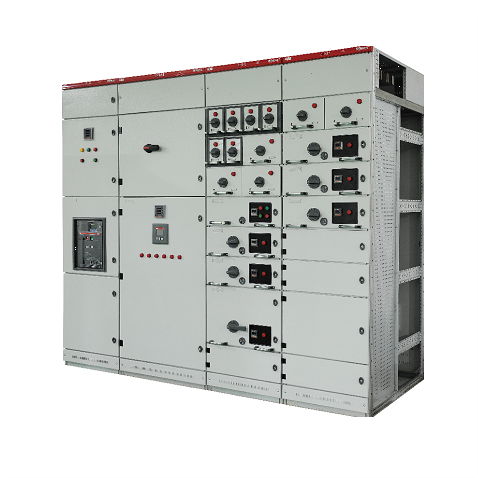

MDmax ST低壓開關柜
MDmax ST低壓開關柜是ABB公司積累多年的設計和制造經驗所開發而成的全新產品。MDmax ST是具有世界先進水平的組合式多功能低壓開關柜系統，經過完全型式試驗（簡稱TTA），符合GB7251.1-2005和IEC60439-1標準。
概述
MDmax ST低壓開關柜是ABB公司積累多年的設計和制造經驗所開發而成的全新產品。MDmax ST是具有世界先進水平的組合式多功能低壓開關柜系統，經過完全型式試驗（簡稱TTA），符合GB7251.1-2005和IEC60439-1標準。
MDmax ST低壓開關柜在結構設計上采用模塊化結構型式，通過選用標準元件和標準組件，實現組柜方案的緊湊性、多樣性和靈活性。可根據要求組合成不同型式的開關柜，如固定式、固定分隔式、抽屜式。在功能方面考慮了配電、無功功率補償、電動機控制中心（MCC）、交流變頻裝置、軟起動裝置等。
特點
- 水平母線區頂蓋可以拆卸
- 具備防電弧設計，設備運行連續性和可靠性高，保障人身安全
- 具有抽屜式、可移式、插入式三種功能單元，柜體中可自由組合成不同型式（抽屜式、可移式、插入式三種功能單元可混裝）
- 抽屜式結構，S型抽屜最高可裝配36回路，U型抽屜最高可裝配48回路
- S型抽屜在不降低防護等級的狀態下，可實現抽屜回路的三位置轉換
- 抽屜可移部件位置定位，可匹配聲、光、字三種指示
- 8E以上大尺寸抽屜采用搖桿式插拔機構設計，抽屜插拔時更加省力、安全
- 完善的抽屜式電操回路解決方案
- 分隔類型可達到GB7251.12-2013和IEC61439-1所規定的4b分隔形式
| ? 標準 | 通過型式試驗的組裝式開關柜 (TTA) | GB7251.1-2005，IEC60439-1，EN60439.1，DIN_VDE0660，第500部分 BS5486，UTE63-410 | |
| 電氣特性 | 額定電壓 | 額定絕緣電壓 | 690V / 1000V AC，3P，1500V DC |
| 額定工作電壓 | 400V / 690V AC，3P，750V DC | ||
| 額定脈沖耐受電壓Uimp | 6 / 8 / 12kV | ||
| 過電壓等級 | Ⅱ/Ⅲ/Ⅳ | ||
| 污染等級 | 3 | ||
| 額定工作頻率 | 至60Hz | ||
| 額定電流 | 主母線額定電流Ie | 至6300A | |
| 額定峰值耐受電流Ipk | 至220kA | ||
| 額定短時耐受電流Icw | 至100kA | ||
| 配電母線額定電流Ie | 至2000A | ||
| 額定峰值耐受電流Ipk | 至176kA | ||
| 額定短時耐受電流Icw | 至80kA | ||
| 結構特性 | 尺寸 | 柜體和支件構件 DIN41488 | 模數：E=25mm(符合DIN43660標準) |
| 推薦高度 2200mm | |||
| 推薦寬度 400,600,800,1000,1200mm | |||
| 推薦深度 600,800,1000,1200mm | |||
| 表面保護 | 骨架 | 覆鋁鋅 | |
| 內部小室隔板及元件安裝板 | 覆鋁鋅 | ||
| 外殼 | 電漆亮灰 RAL 7035色標 | ||
| 防護等級 | 分隔形式 | ||
| 按IEC60529 或 00PI05004NID | 至IP54 | ||
| 內部小室分隔 | 至Form 4b | ||
| 塑料零件 | 無鹵素、自熄 | DIN VDE0304 第3部分 | |
| 無CFC 、阻燃 | IEC60707 | ||
ABB MDmas-ST柜授權證書
ST柜（低壓成套開關設備）3C認證證書
MDmax-ST產品認證試驗報告1
MDmax-ST安全型式試驗報告
MDmax-ST4
MDmax-ST3
MDmax-ST2
應用場合
MDmax ST低壓開關柜具有多功能、模塊化的特點，因此適用于各種場合的低壓配電及冶金、化工、發電廠等企業的電動機控制系統。
應用案例
- 工商銀行四川省數據中心
- 東方航空勤務大樓
- 上海國際航運中心
- 綿陽九院計算機應用研究中心
- G4W3廣樂高速
- 南京智慧城市信息中心
- 重慶芙蓉江索道擴建工程
- 國家安監局辦公大樓
- ?？诿捞m機場西指廊工程
- 中航發動機渦輪研究院
- 重慶火車北站北廣場
- 綿陽九院三所、五所基地
- 深圳地鐵7號線
- 貴陽婦幼保健院
- 國網數據中心
- 玉林市廣電中心項目
- 深圳萬國數據中心
